Podłączenie żyrandola 4 kable z sufitu – bezpieczny schemat i montaż

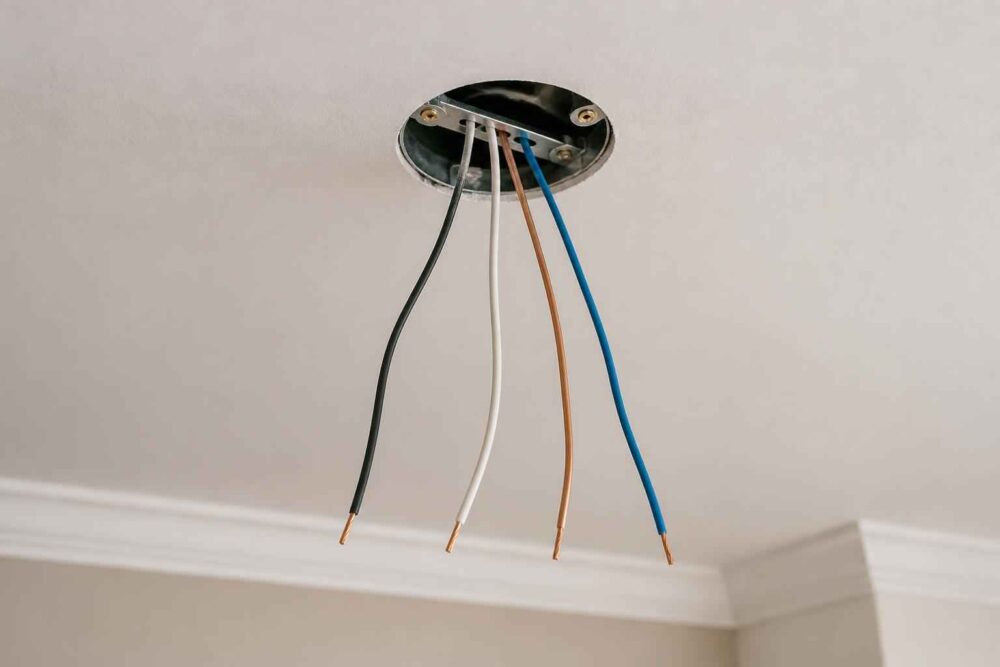

Cztery przewody wystające z sufitu mogą oznaczać kilka różnych układów: dwa obwody sterowane podwójnym włącznikiem, przewód ochronny albo pozostałość po starszej instalacji. Dlatego podłączenie żyrandola 4 kable z sufitu nie powinno zaczynać się od mechanicznego łączenia przewodów według kolorów.

Najpierw trzeba ustalić funkcję każdej żyły, sprawdzić brak napięcia i ocenić stan instalacji. Dopiero potem można dobrać złączki, wykonać połączenie oraz osobno zamocować ciężar lampy. Jeśli oznaczenia są niejasne, przewody mają nietypowe kolory albo instalacja była wielokrotnie przerabiana, bezpieczniejsza będzie pomoc elektryka niż próba „na oko”.

Bezpieczeństwo przed pracą – wyłączenie zasilania i sprawdzenie braku napięcia

Praca przy przewodach oświetleniowych wymaga traktowania każdego z nich tak, jakby mógł być pod napięciem. Wyłączenie światła na ściennym włączniku nie wystarcza. Trzeba wyłączyć właściwy bezpiecznik nadprądowy, a gdy nie wiadomo, który obwód zasila punkt świetlny – wyłącznik główny.

Po odłączeniu zasilania sprawdź brak napięcia odpowiednim przyrządem. Najlepiej użyć dwubiegunowego wskaźnika napięcia albo sprawnego multimetru z właściwie dobranym zakresem i przewodami pomiarowymi. Prosty próbnik neonowy czy bezdotykowy detektor może pomóc w orientacyjnym rozpoznaniu, ale nie powinien być jedynym potwierdzeniem, że instalacja jest bezpieczna. Przyrząd trzeba sprawdzić przed pomiarem na znanym źródle napięcia, a po pomiarze ponownie zweryfikować jego działanie.

Jeżeli podczas identyfikacji konieczne jest chwilowe włączenie zasilania, wykonuje się to wyłącznie przy odsłoniętych końcach zabezpieczonych przed przypadkowym dotykiem. Po rozpoznaniu przewodu fazowego zasilanie ponownie się wyłącza i jeszcze raz sprawdza brak napięcia. Osoba bez doświadczenia nie powinna wykonywać takiej identyfikacji samodzielnie.

Przydatne są: izolowany śrubokręt, ściągacz izolacji, nóż do nacięcia osłon, oznaczniki lub taśma opisowa, odpowiednie złączki Wago albo kostka śrubowa oraz wiertarka i wkrętarka do mocowania uchwytu. Potrzebna jest też stabilna drabina, dobre oświetlenie i okulary ochronne. Nie pracuj z niestabilnego krzesła. Zadbaj, aby w pobliżu nie było osób, które mogłyby przypadkowo załączyć bezpiecznik.

Identyfikacja przewodów w suficie i w żyrandolu

W typowej instalacji przewód fazowy L ma kolor brązowy lub czarny, neutralny N – niebieski, a ochronny PE – żółto-zielony. Przy dwóch obwodach oświetlenia mogą pojawić się oznaczenia L1 i L2. W żyrandolu takie przewody często prowadzą do dwóch grup oprawek, dzięki czemu można sterować częścią lampy jednym klawiszem, a resztą drugim.

To jednak opis układu typowego, a nie gwarancja. Oznakowanie kolorów w starszych budynkach bywa niezgodne z obecnym standardem. Zdarza się też, że podczas wcześniejszego remontu przewód wykorzystano ponownie, ale nie zmieniono jego koloru. Same kolory kabli elektrycznych L, N i PE nie wystarczą więc do bezpiecznego podłączenia.

Sprawdź najpierw oznaczenia na listwie zaciskowej, obudowie lub instrukcji producenta żyrandola. Szukaj symboli L, N i symbolu uziemienia. W oprawie z dwiema sekcjami mogą występować dwa zaciski fazowe: L1 i L2. Przewody prowadzące do poszczególnych grup żarówek powinny być rozpoznane zgodnie ze schematem oprawy, a nie wyłącznie na podstawie izolacji.

Jeżeli trzeba rozpoznać przewody wychodzące z sufitu, robi to osoba mająca odpowiednie umiejętności, z użyciem właściwego przyrządu pomiarowego. Przewód fazowy jest identyfikowany przy załączonym obwodzie, a następnie zasilanie zostaje odłączone przed jakąkolwiek pracą przy połączeniach. Nie dotykaj jednocześnie różnych żył i nie trzymaj przewodów w dłoni podczas pomiaru.

Szczególnej ostrożności wymaga przewód żółto-zielony. Jeżeli rzeczywiście jest to PE, należy połączyć go z zaciskiem ochronnym oprawy wykonanej w klasie ochronności wymagającej uziemienia. Jeśli żyrandol ma podwójną izolację i nie ma zacisku PE, przewód ochronny nie może zostać podłączony przypadkowo do dowolnej części metalowej. Powinien zostać zakończony i zabezpieczony zgodnie z zasadami dla danej instalacji i oprawy.

Schemat podłączenia żyrandola 4-kablowego do sufitu 4-kablowego – krok po kroku

Najczęstszy układ zakłada, że z sufitu wychodzą: L1, L2, N i PE, a żyrandol ma dwa wejścia fazowe, przewód neutralny oraz ochronny. W takim przypadku podłączenie lampy sufitowej 4 żyły pozwala zachować podział na strefy oświetlenia. Każdy klawisz włącznika obsługuje inną grupę żarówek.

Przygotowanie złączek lub kostki

Do połączenia użyj złączek przeznaczonych do danego rodzaju przewodów, ich przekroju i sposobu montażu. Kostka śrubowa wymaga prawidłowego wprowadzenia przewodu i mocnego, ale nieniszczącego dokręcenia śruby. Złączka szybkozłączna Wago powinna być dobrana do przewodów sztywnych lub giętkich zgodnie z instrukcją producenta. Nie wkładaj kilku żył do jednego otworu, jeśli złączka nie jest do tego przeznaczona.

Odizoluj tylko odcinek wymagany przez złączkę – zwykle około 8–12 mm, ale decyduje oznaczenie na konkretnym elemencie. Zbyt krótko odsłonięta miedź może nie zostać pewnie zaciśnięta. Zbyt długi odcinek pozostanie poza obudową i stworzy ryzyko dotyku lub zwarcia.

Odsłanianie i oznaczanie przewodów

Przed skróceniem przewodów upewnij się, że po zamontowaniu żyrandola pozostanie zapas umożliwiający ponowne podłączenie. Zdejmuj izolację ściągaczem, a nie przez głębokie nacinanie miedzi nożem. Uszkodzona, nadcięta żyła może pęknąć w złączce albo nagrzewać się pod obciążeniem.

Oznacz przewody zgodnie z ustaloną funkcją: L1, L2, N i PE. Jeśli oznaczenie fabryczne jest nieczytelne, użyj trwałych opisów lub odpowiednich znaczników. Nie zmieniaj znaczenia przewodu ochronnego przez owinięcie go innym kolorem taśmy. Przewód PE powinien pozostać rozpoznawalny na całej długości.

Podłączanie zgodnie z oznaczeniami i test działania

Po upewnieniu się, że zasilanie jest wyłączone, połącz:

• L1 z L1 – pierwszą fazę z pierwszą sekcją żyrandola;
• L2 z L2 – drugą fazę z drugą sekcją;
• N z N – przewód neutralny z neutralnym;
• PE z PE – przewód ochronny z zaciskiem ochronnym, jeśli oprawa go wymaga.

W kostce śrubowej miedź nie powinna wystawać poza zacisk. W złączce dźwigniowej sprawdź, czy przewód został wsunięty do końca i czy dźwignia zamknęła się prawidłowo. Delikatne pociągnięcie każdej żyły pozwoli wykryć luźne połączenie, ale nie zastępuje kontroli wzrokowej.

Po zamknięciu obudowy lub osłony można załączyć zabezpieczenie i sprawdzić działanie obu sekcji. Test działania żyrandola wykonuj z zachowaniem bezpiecznej odległości od nieosłoniętych elementów. Jeżeli lampa nie świeci, migocze, wydaje trzaski albo złączka się nagrzewa, natychmiast wyłącz zasilanie. Po teście ponownie odłącz obwód przed ostatecznym mocowaniem osłony.

Rozwiązania przy niezgodnej liczbie przewodów

4 kable z sufitu, 3 w żyrandole

Ten układ może oznaczać, że z sufitu wychodzą L1, L2, N i PE, natomiast żyrandol ma tylko jedną fazę L, neutralny N i ochronny PE. Lampa nie obsługuje wtedy niezależnego sterowania dwiema grupami. Trzeba ustalić, który przewód fazowy z sufitu ma zasilać oprawę – na przykład ten sterowany wybranym klawiszem – a drugi pozostawić niepodłączony.

Nie wybieraj przewodu wyłącznie dlatego, że ma kolor brązowy lub czarny. W instalacji z podwójnym włącznikiem oba przewody mogą być powrotami fazowymi, ale ich działanie zależy od połączeń w puszce i rozdzielnicy. Po odłączeniu zasilania niewykorzystaną żyłę trzeba zakończyć osobną, odpowiednią złączką i umieścić tak, aby nie dotknęła zacisków ani metalowej części lampy.

Pozostałe przewody łączy się według funkcji: L z wybraną fazą, N z N, a PE z zaciskiem ochronnym. Jeżeli nie da się pewnie ustalić, który przewód jest neutralny, ochronny lub fazowy, na tym etapie należy przerwać pracę.

3 kable z sufitu, 4 w żyrandole

Jeżeli żyrandol ma L1, L2, N i PE, a z sufitu wychodzą tylko jedna faza, N i PE, nie ma możliwości niezależnego sterowania dwiema sekcjami. Obie fazy żyrandola można połączyć razem w jednym, przeznaczonym do tego zacisku lub złączce, a następnie podłączyć do pojedynczej fazy z sufitu. N i PE podłącza się zgodnie z oznaczeniami.

W efekcie wszystkie żarówki będą uruchamiały się jednocześnie. Takie połączenie ma sens tylko wtedy, gdy producent oprawy dopuszcza wspólne zasilenie obu sekcji i gdy złączka jest przystosowana do liczby oraz rodzaju przewodów. Nie wciskaj dwóch przewodów do pojedynczego otworu bez sprawdzenia specyfikacji złączki.

Drugi klawisz włącznika pozostanie wtedy „martwy”. Nie oznacza to awarii żyrandola. Po prostu w suficie brakuje drugiego przewodu fazowego prowadzącego z włącznika do oprawy. Doprowadzenie dodatkowej żyły jest zmianą instalacji, a nie prostym zabiegiem przy lampie.

Izolacja nieużywanego przewodu

Nieużywanej żyły nie wolno zostawiać luzem w podsufitce. Najpewniejszym rozwiązaniem jest osobna, zamknięta złączka dobrana do przewodu. Taśma izolacyjna dobrej jakości może pełnić funkcję dodatkowego zabezpieczenia, ale samo owinięcie taśmą nie zastępuje prawidłowego zakończenia żyły, zwłaszcza gdy przewód może pozostawać pod napięciem.

Przewód warto oznaczyć jako nieużywany i pozostawić zapas umożliwiający przyszłą identyfikację. Nie należy go zaginać w sposób, który może uszkodzić izolację, ani upychać przy ostrych krawędziach metalowej oprawy. Jeżeli przewód ochronny nie znajduje zastosowania w konkretnej oprawie, sposób jego zakończenia powinien wynikać z konstrukcji lampy i zasad ochrony przeciwporażeniowej – nie z przypadkowego zaizolowania.

Montaż mechaniczny i końcowe testowanie

Połączenie elektryczne nie utrzymuje ciężaru żyrandola. Przewody nie są elementem nośnym, dlatego lampa musi zostać zamocowana do haczyka sufitowego, listwy montażowej albo innego uchwytu przewidzianego przez producenta. Kołki trzeba dobrać do rodzaju stropu. Inne mocowanie stosuje się w betonie, inne w pustaku, a jeszcze inne w suficie podwieszanym.

Najpierw wyznacz punkt montażu i sprawdź, czy wiercenie nie uszkodzi przewodów prowadzonych w suficie. Zamocuj uchwyt, zawieś żyrandol lub przykręć listwę, a następnie sprawdź, czy konstrukcja nie przechyla się i nie wysuwa z kołków. Dopiero wtedy ułóż przewody w osłonie i zamknij rozetę. Ciężka lampa powinna mieć niezależne podparcie, nawet jeśli połączenie elektryczne wygląda na solidne.

Przy instalacji z dwiema fazami można zachować działanie podwójnego włącznika: L1 prowadzi do pierwszej grupy, L2 do drugiej, natomiast N pozostaje wspólny, podobnie jak PE, jeśli oprawa ma zacisk ochronny. Gdy z sufitu dochodzi tylko jedna faza, drugi klawisz nie zacznie działać po samym zmostkowaniu przewodów przy żyrandolu. Do niezależnego sterowania potrzebna jest odpowiednia instalacja między włącznikiem a punktem świetlnym.

Najczęstsze problemy wynikają z nadmiernego odsłonięcia miedzi, niedokręconych śrub, pomieszania L z N, pozostawienia nieużywanej żyły bez zabezpieczenia albo zawieszenia lampy na przewodach. Jeżeli żyrandol nie świeci, nie zaczynaj od losowego przekładania kabli. Wyłącz zabezpieczenie, sprawdź połączenia i instrukcję oprawy. Jeśli problem dotyczy braku napięcia, nietypowych kolorów, starej instalacji elektrycznej lub niepewnego przewodu ochronnego, wezwij elektryka.

Podsumowanie i checklista do wydruku

Bezpieczne podłączenie żyrandola 4 kable z sufitu wymaga czegoś więcej niż dopasowania kolorów. Najpierw odłącz zasilanie i potwierdź brak napięcia, potem ustal funkcje L, L1, L2, N i PE. Dobierz właściwą złączkę, zabezpiecz każdą nieużywaną żyłę, wykonaj test, a ciężar lampy oprzyj na osobnym mocowaniu. Przy starej lub niejednoznacznej instalacji rozsądniej zakończyć DIY i skorzystać z pomocy fachowca.

1. Wyłącz właściwy bezpiecznik lub zasilanie główne.
2. Sprawdź brak napięcia odpowiednim przyrządem.
3. Oceń stan przewodów, izolacji i punktu mocowania.
4. Ustal funkcję każdej żyły, nie opierając się wyłącznie na kolorze.
5. Porównaj przewody sufitowe z oznaczeniami w instrukcji żyrandola.
6. Dobierz kostkę śrubową lub złączki Wago do rodzaju przewodów.
7. Odizoluj tylko wymagany odcinek i sprawdź pewność zacisku.
8. Zabezpiecz oraz oznacz każdą nieużywaną żyłę.
9. Zamocuj żyrandol mechanicznie na haczyku lub listwie, nigdy na kablach.
10. Wykonaj test działania, a przy jakiejkolwiek nieprawidłowości wyłącz zasilanie i przerwij pracę.

Jeżeli wszystkie oznaczenia są jasne, układ jest prosty, a pomiar potwierdza brak napięcia, podstawowy montaż może być wykonalny. Gdy choć jeden z tych warunków nie jest spełniony, konsultacja z elektrykiem jest najbezpieczniejszym rozwiązaniem.
